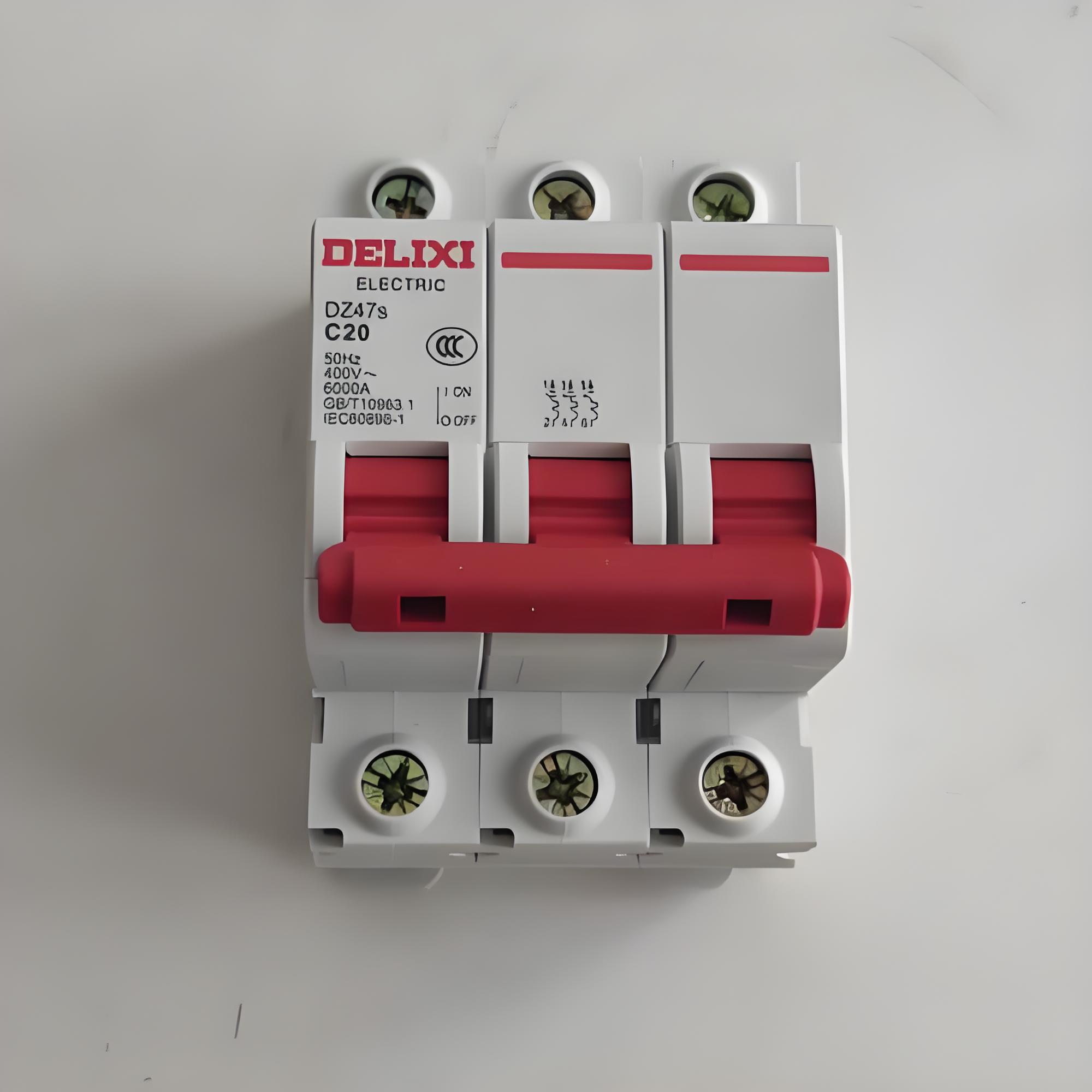

微型断路器（MCB，Miniature Circuit Breaker） 是一种用于低压电力系统中的电气保护设备，主要用于保护电路免受过载和短路的影响。它是一种自动化开关设备，当电流超过预设的安全值时，会自动断开电路，从而防止电气设备损坏、火灾等危险。
微型断路器（MCB）的基本特点：
- 过载保护： MCB 能在电路发生过载时迅速断开电源，避免因电流过大造成电气设备损坏或火灾。
- 短路保护： 当发生短路故障时，MCB 能迅速切断电路，防止电流过大引起电缆和设备的烧毁。
- 自动复位： MCB 通常具有自动复位功能，当过载或短路情况解除后，MCB 可通过手动操作重新闭合电路。
- 小型化设计： 如其名所示，MCB 的体积较小，通常适用于低压配电系统中的单独电路保护。
- 灵敏度高： MCB 的动作速度快，能够在电流发生异常时迅速反应，保障电路安全。
MCB 的主要应用：
住宅配电系统：
- MCB 常用于住宅电气系统中，用来保护家庭电路免受过载和短路损坏。它通常安装在家庭配电箱中，保护照明、插座、电器等电路。
商业建筑：
- 在商业建筑（如办公室、商场、医院等）中，MCB 用于保护各个电气分支电路，确保系统的稳定运行，并避免电力故障引发火灾。
工业领域：
- 在工业设备和电力配电系统中，MCB 用于保护电动机、照明系统、控制面板等，防止由于电流过载或短路导致的设备损坏。
电动工具和家用电器：
- MCB 可用来保护小型电动工具和家用电器电路，确保在发生电流异常时能快速断开电路，防止电器设备因过载或短路而受损。
可再生能源系统：
- 在太阳能发电系统和风能发电系统中，MCB 用于保护发电和逆变器设备，确保电力系统的安全运行。
MCB 的分类：
MCB 根据触发电流的特性可以分为不同的类型，常见的有：
- B型 MCB： 适用于常见的负载，动作电流通常为额定电流的 3-5 倍。适用于家庭照明和插座电路。
- C型 MCB： 适用于电动机、压缩机等感性负载，动作电流通常为额定电流的 5-10 倍。
- D型 MCB： 适用于高启动电流的负载，如大功率电动机等，动作电流通常为额定电流的 10-20 倍。
MCB 与 MCCB 的区别：
- 额定电流：MCB 通常用于低压、低电流负载，额定电流一般为 1A 到 125A，而 MCCB（模塑外壳断路器）适用于更高额定电流的电路保护，一般为 100A 到 2500A。
- 应用范围：MCB 主要应用于住宅、商业和小型工业系统中，而 MCCB 用于更大规模的工业设备和高压配电系统。
- 灵敏度和可靠性：MCCB 一般具有更高的保护灵敏度，且功能更为丰富，如可调的过载保护等。
MCB 的优点：
- 简便易用：MCB 设计小巧，易于安装和操作，通常只需要在电流过载或短路时手动重置。
- 快速响应：当电流超过设定值时，MCB 能迅速切断电流，保护设备和人员的安全。
- 高可靠性：MCB 的保护性能可靠，可以有效地防止过载、短路引发的火灾等事故。
- 成本低廉：MCB 成本相对较低，是许多小型电气设备和电路的理想选择。
MCB 的不足：
- 适用范围有限：MCB 仅适用于较小的电流和低压系统，对于高电流、大功率设备需要使用 MCCB 等更强的保护装置。
- 没有可调功能：大多数 MCB 的过载保护是固定的，不能根据需求进行调整。对于某些高负载的设备，可能需要使用 MCCB 来提供可调的保护功能。
总结：
微型断路器（MCB）是一种用于低压电气系统中保护电路免受过载和短路影响的自动保护设备。它具有体积小、响应快、安装方便等优点，广泛应用于家庭、商业和工业电气系统中。尽管 MCB 在许多应用中表现出色，但对于高电流、大功率负载等场景，需要选择更强大的保护设备，如 MCCB 或其他断路器。
