12kV中压开关柜中隔离开关的技术要求与选型要点
一、12kV系统电气参数适配
- 额定电压匹配：隔离开关需满足12kV系统工作电压（10kV）要求，触头间隙工频耐压值≥42kV/1min，雷电冲击耐受电压≥75kV
- 载流能力：根据GB3906规范，630A/12kV隔离开关触头接触电阻≤50μΩ，温升试验中导电回路温升≤65K（环境40℃基准）
二、结构类型选择

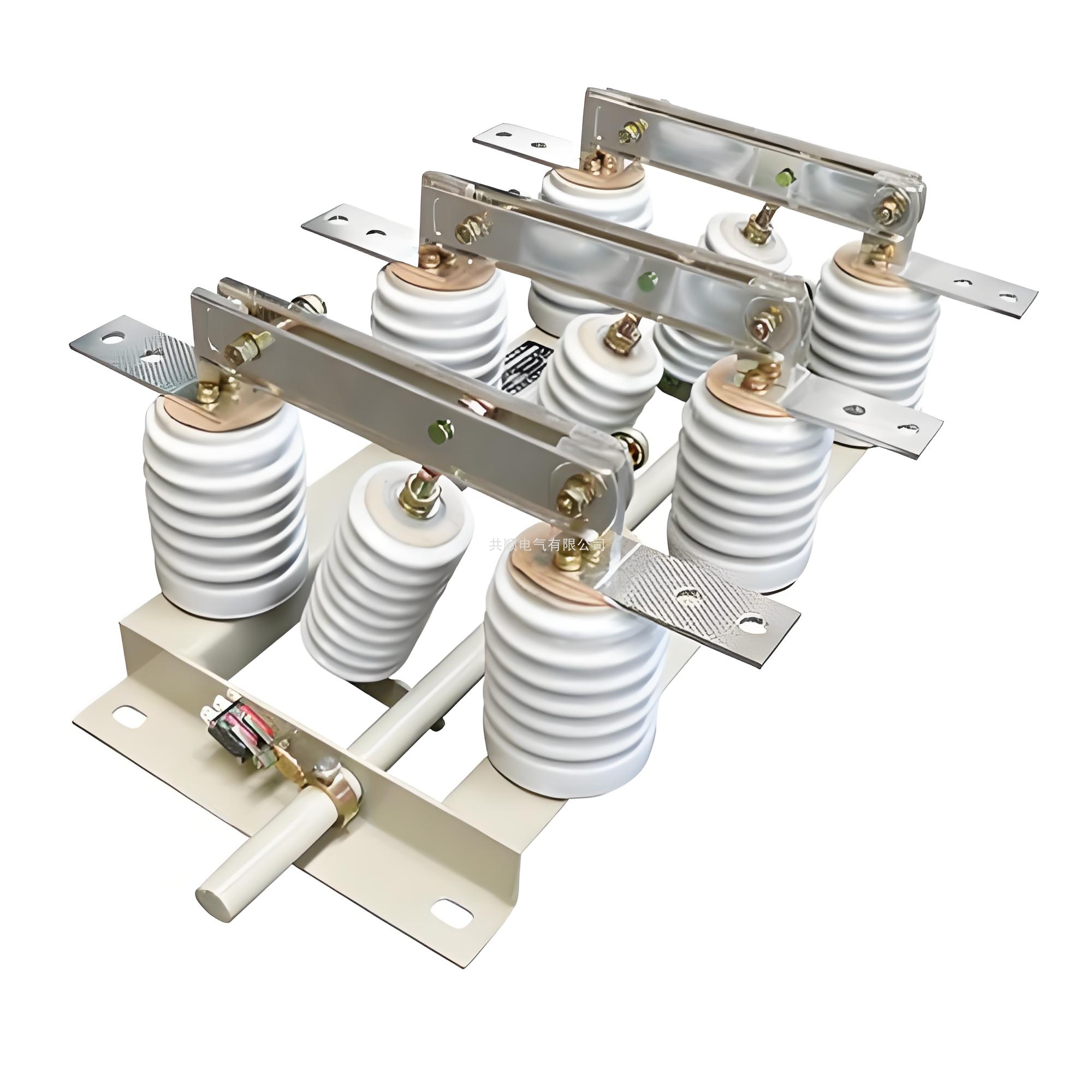

1. 旋转式隔离开关（如GN30-12）
- 采用垂直旋转结构，分合角度120°，触头压力≥200N
- 适用于XGN2-12型固定柜，机械寿命达5000次
2. 移开式隔离开关（如KYN28A-12隔离手车）
- 配置梅花触头系统，接触点数量≥20个
- 与断路器手车形成机械联锁，确保操作顺序正确
3. 户外柱上型（如GW9-12）
- 爬电距离≥310mm（IV级污秽等级）
- 破冰厚度达10mm，适用于-40℃严寒地区
三、特殊功能配置
- 接地联锁系统：
- 负荷侧隔离开关与接地刀闸设置机械闭锁
- 电缆室门开启前必须确认隔离开关处于接地位置
- 智能监测模块：
- 集成无线测温传感器（监测精度±1℃）
- 电动操作机构配备位置状态双确认触点
四、典型应用场景
- 双电源切换系统：
- 配置两组GN22-12隔离开关实现主备电源切换
- 切换时间≤30秒，满足一级负荷供电连续性要求
- 环网供电单元：
- 采用HGW1-12隔离开关组构建环网拓扑
- 故障隔离时间≤2秒，供电可靠性提升至99.99%
- 分布式电源接入：
- 负荷侧隔离开关配备防反送电闭锁装置
- 可承受20kA/2s的逆向短路电流冲击
五、安装维护规范
- 机械特性检测：
- 分合闸操作力矩≤150N·m（手动操作机构）
- 三相不同期性≤3ms
- 绝缘维护要求：
- 每年清洁绝缘件表面积污，确保表面绝缘电阻≥1000MΩ
- 硅橡胶绝缘件憎水性检测周期≤5年
警示：12kV隔离开关严禁带负荷操作！当线路电流＞0.5A时，分断电弧能量可达50-100kJ，可能引发相间闪络事故。必须通过双重联锁（机械+电气）确保操作安全性
