12kV 双输入一输出备自投自动切换系统技术解析
在中压配电系统中，为了确保重要负载的不闰电供电，常常应用“双输入 + 一输出”配电配置。该系统通过备自投控制器（ATS或精确制定的自动切换系统）实现电源之间的自动切换，确保用户设备的较高级维持性。
输入回路 1 (主用电)
输入回路 2 (备用电)
输出回路（接致负载或变压器）
备自投控制单元
正常情况下，主用电合间，备用电断开
当主用电失压/失电时，系统自动延时切换到备用电
主用电恢复后，可自动/手动切回
可设置的切换延迟：300ms~60s

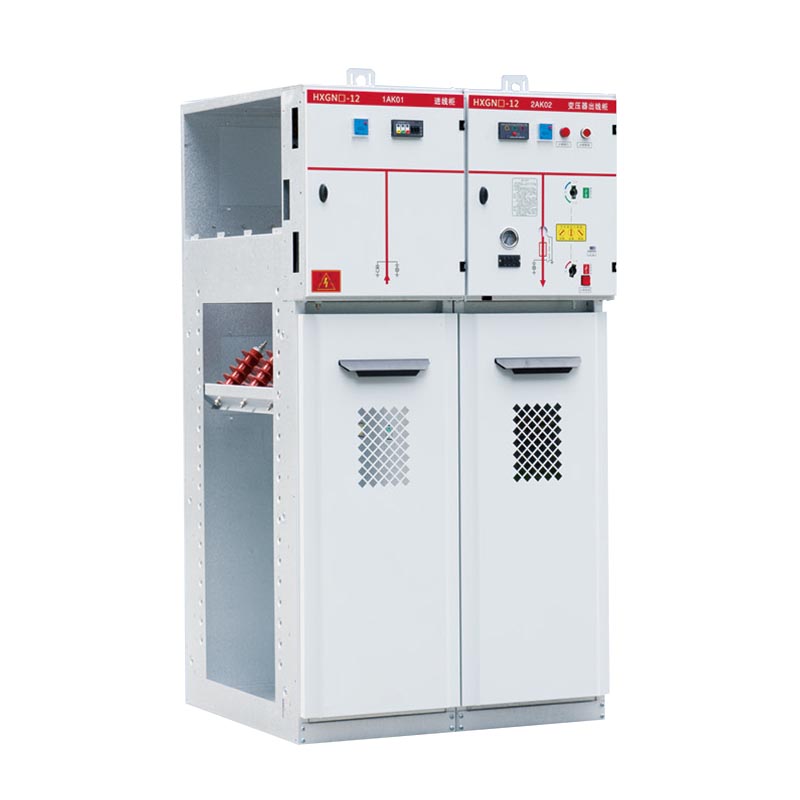

【输入电源 A】 【输入电源 B】 【VCB-1】 【VCB-2】 | | | | ---------备自投控制器--------- | 【VCB-3】 | 【变压器/负载】
| 设备 | 选型建议 |
|---|---|
| 真空断路器 | 12kV 630A/1250A, 25kA/3s, 具备电机操作机构 |
| 保护设备 | PCS-9710 (NR), NA3000 (南自) 或等同级代码 |
| 备自投单元 | PCS-9851, NA-BZT, SCE800 (四方) 等 |
| 通信系统 | IEC 61850, Modbus RTU/TCP, 光纤/线缆 |
| 开关柜 | KYN28-12 中置式金属铁裱开关柜 |
城市/工业配电站
新能源站点（光伏/风电相关控制站）
数据中心/医院/关键设备房
环网用户/专用配电房
11kV 双输入 + 一输出的备自投系统是重要载荷配电系统中极关键的一环，通过智能化控制、通信和安全主从切换逻辑，能有效提升系统的供电稳定性和用户的依赖程度。选型时应考虑保护逻辑、切换延迟、置信操作和电源相容性，以确保实际工程实施效果。
