中压 (MV) 开关设备：设计、用途及应用

中压开关设备

中压 (MV) 开关设备是按照 IEC 62271-200 标准设计、制造和测试的，用于 1 kV 至 52 kV 交流系统的开关、保护和控制。这些系统在控制和利用电能的同时，确保电力系统的安全运行。MV 开关设备的一个关键功能是在电流突增或短路时切断电流，防止系统损坏。

MV 开关设备的组成

中压开关设备包含多个组件，以满足进线、出线、变压器供电及测量需求。典型设备包括：

• 断路器
• 隔离开关
• 电流互感器和电压互感器

这些系统广泛应用于需要中压电力的多个行业，例如 发电厂、配电中心、工业厂房、可再生能源系统、大型建筑和铁路 等。

MV 开关设备的分类

根据 IEC 62271-200 标准，中压开关设备可按以下类别分类：

• 绝缘介质：气体、空气或液体
• 隔间之间的分隔材料：PM（金属隔板）/ PI（绝缘隔板）
• 内部电弧分类 (IAC)：AFL / AFLR
• 服务连续性损失 (LSC) 级别：
  • LSC-1：基本服务连续性
  • LSC 2-A：增强型服务连续性
  • LSC 2-B：高级服务连续性

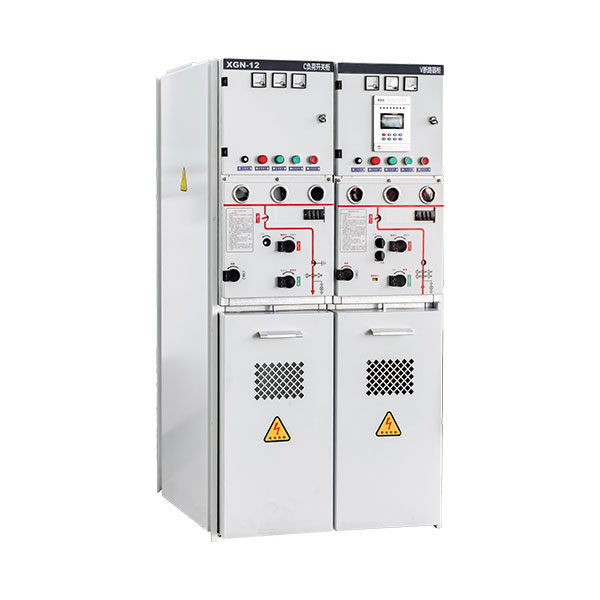

金属封闭开关设备

金属封闭开关设备适用于最高 40.5 kV，1250 A，25 kA/1s 的电气参数，符合 LSC-2A 服务连续性、PI 隔离、AFL 内部电弧分类和 IP 3X 防护等级。该系统具有三个独立可访问的隔间，并符合 IEC 62271-200 和 TEDAŞ-MYD/95-007.E 标准。

主要优势：

✅ 快速、安全运行：确保可靠性
✅ 模块化设计：可轻松集成到现有系统
✅ 成本效益高：比金属铠装开关设备更经济

应用领域：

建筑
配电中心

工厂
医院
工业区
发电厂
矿业及港口
