金属封闭式与金属铠装式开关柜：主要区别及应用
在电力系统中，金属封闭式和金属铠装式开关柜是两种广泛应用于中压场合的配置。尽管两者在电力分配中都扮演着重要角色，但它们的设计、功能和应用领域存在显著差异。这些差异在IEC 62271-200标准中有所概述，对于工程师和专业人士在选择适合其系统的设备时至关重要。
本指南深入探讨了金属封闭式和金属铠装式开关柜的定义、特点和区别，为您提供做出明智决策的见解。
金属封闭式开关柜
定义
根据国际电工委员会（IEC）的定义，金属封闭式开关柜由安装在一个金属外壳内的电力分配或开关设备组成。这种设计保护组件免受灰尘和湿气等环境因素的影响，同时通过防止意外接触带电部件来确保人员安全。
断路器、电力熔断器、熔断开关以及控制和计量设备等组件共用一个外壳，无需单独的隔间，使其成为一种更紧凑且经济高效的解决方案。
特点
集成设计：所有组件共用一个通常由钢制成的外壳。
空间效率：与更分隔化的系统相比，所需空间更少。
安全分类：根据IEC 62271-200，内部电弧保护分类为AFL，分隔分类为PI，服务连续性丧失分类为LSC-2A。
应用：适用于负载较小和故障电流较低的系统，如需要低压电力断路器的场合。
金属铠装式开关柜
定义
金属铠装式开关柜是金属封闭式系统的一个子集，其特点是各个组件分别隔间化。每个内部元件，如断路器、母线和变压器，都被封闭在各自的接地金属隔间内。这种分隔化设计通过允许在不中断整个系统的情况下隔离访问各个组件，从而提高了安全性和可靠性。
特点
分隔化：每个组件分别隔间化，最小化风险并提高安全性。
增强安全性：在维护或故障期间提供额外保护。
维护访问：操作员可以在系统其他部分保持运行的情况下对特定隔间进行维护。
安全分类：根据IEC 62271-200，内部电弧保护分类为AFLR，分隔分类为PM，服务连续性丧失分类为LSC-2B。
应用：设计用于高需求环境，如发电厂、工业设施、公用事业变电站和采矿作业。

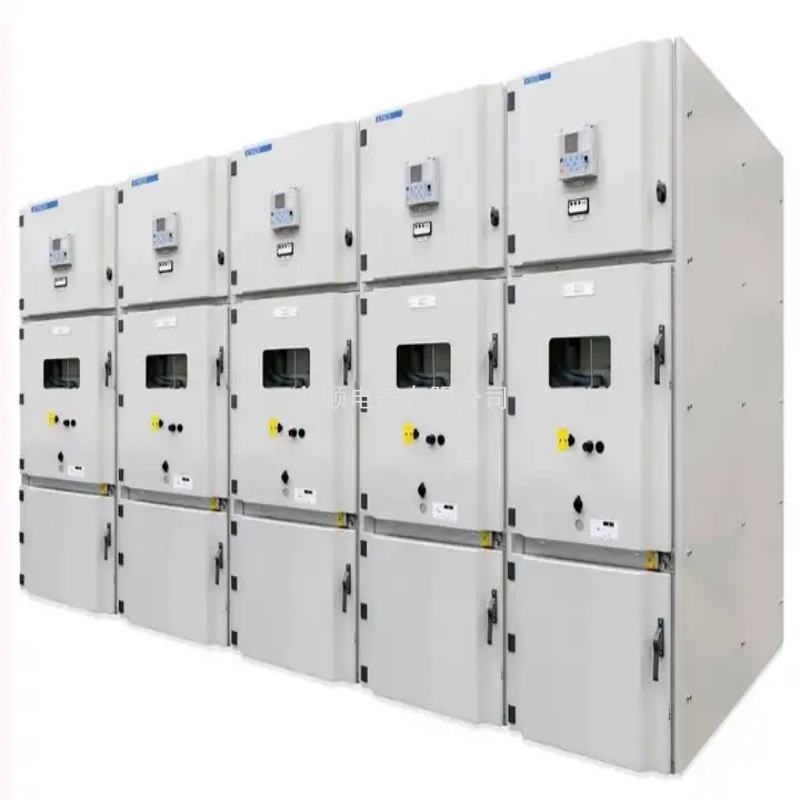

金属铠装式开关柜
金属封闭式与金属铠装式开关柜的主要区别
外壳配置
金属封闭式：所有组件共用一个外壳。
金属铠装式：每个组件分别隔间化。
分隔化
金属封闭式：所有组件，如电缆连接、断路器和变压器，都在一个面板内可访问。
金属铠装式：每个组件分别隔间化，允许有针对性的访问和维护。
服务连续性
金属封闭式（LSC-2A）：当可访问的隔间打开时，母线或断路器隔间可以保持通电。然而，电缆隔间在访问前必须接地。
金属铠装式（LSC-2B）：通过为开关设备、母线和连接提供单独的隔间，保持服务连续性，使得在不中断整个系统的情况下进行维护成为可能。
故障电流容量
金属封闭式：适用于较低的故障电流和较小的电力负载。
金属铠装式：设计用于较高的故障电流，提供更好的系统协调和故障保护。
安全性
金属封闭式：提供基本的防止意外接触带电部件的保护。
金属铠装式：通过分隔化增强安全性，减少在操作和维护期间对危险组件的暴露。
应用
金属封闭式：最适合较简单的系统，如低压或中压设置，带有较小的变压器。
金属铠装式：适用于高需求、高负载环境，其中安全性和可靠性至关重要。
选择合适的开关柜
选择金属封闭式还是金属铠装式开关柜取决于以下几个因素：
电力负载：金属封闭式系统适用于较小的负载，而金属铠装式系统能有效处理较高的负载。
故障电流水平：考虑系统的故障电流容量，以确保适当的保护。
安全要求：对于需要更高安全性和可靠性的环境，金属铠装式开关柜更为合适。
维护需求：金属铠装式系统允许有针对性的维护，而金属封闭式系统提供更快的整体访问。
空间限制：金属封闭式开关柜所需空间较少，非常适合紧凑的安装。
结论
金属封闭式和金属铠装式开关柜在现代电力系统中都扮演着重要角色。金属封闭式系统为低至中等负载提供了经济高效的解决方案，而金属铠装式系统则为高需求环境提供了卓越的安全性和可靠性。
如需平衡这些技术的定制解决方案，咨询像共顺电气这样的专家可以帮助确定最适合您特定需求的选项。
