KYN28 高压开关柜出厂测试全流程及技术要点
一、引言

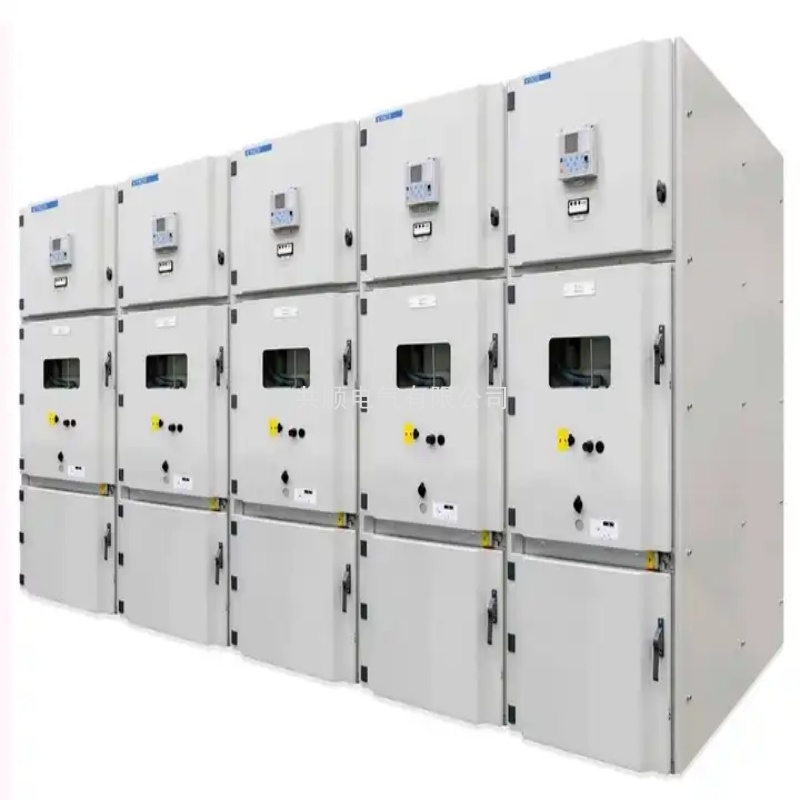

KYN28 高压开关柜是一种广泛应用于12kV 及 40.5kV 中压配电系统的金属铠装移开式开关设备，主要用于发电厂、变电站、工矿企业及基础设施等场所。作为核心电力设备，KYN28 开关柜承担着控制、保护和分配电能的重要作用，其运行可靠性直接关系到电网的安全稳定。
为了确保 KYN28 开关柜的质量符合国家标准（GB 3906、IEC 62271-200）和客户要求，在产品出厂前必须进行严格的测试。本文将详细介绍 KYN28 高压开关柜的出厂测试流程、关键技术参数及测试后的处理措施，以确保产品达到最佳性能。
二、KYN28 高压开关柜出厂测试的重要性
出厂测试的核心目标是验证产品质量、保障用户安全、消除潜在隐患。其主要作用包括：
- 确保产品符合国家和行业标准，如 GB 3906、IEC 62271-200 等。
- 提高设备可靠性，排除制造过程中的装配缺陷，保证长期稳定运行。
- 保障电力系统安全，防止因绝缘不足、接触不良或机械故障引发短路、设备损坏或电网事故。
- 降低用户维护成本，避免因产品缺陷导致的维修和停电损失。
- 提高产品使用寿命，确保机械与电气性能稳定，延长运行周期。
三、KYN28 高压开关柜的出厂测试流程及技术要点
KYN28 高压开关柜的出厂测试通常分为外观检查、机械性能测试、绝缘性能测试、主回路测试、二次回路检查、开关性能测试及安全防护测试等多个关键环节。
1. 外观及结构检查
目的：确保设备无外观缺陷，机械部分正常运作。
测试内容：
- 柜体结构检查：喷涂均匀、无划痕、锈蚀，钣金件无变形。
- 铭牌及标识：型号、规格、额定参数清晰，端子标识正确，安全警示标志完整。
- 机械结构检查：
- 断路器手车推进、拉出顺畅，无卡阻现象。
- 合闸、分闸操作灵活可靠。
- 二次回路接线工整，无错接、虚接现象。
- 联锁装置检查：
- 五防（防误操作）功能检查，确保防止误分合闸、误拉出手车等情况。
2. 绝缘性能测试
目的：验证 KYN28 开关柜的绝缘能力，防止绝缘击穿或泄漏电流过大。
测试内容：
- 绝缘电阻测试（使用 1000V/2500V 兆欧表）
- 主回路相间及对地绝缘电阻 ≥1000MΩ。
- 二次回路绝缘电阻 ≥10MΩ。
- 工频耐压试验（最重要）
- 12kV 柜：施加 42kV/1min，不得发生闪络或击穿。
- 35kV 柜：施加 80kV/1min。
- 二次回路耐压试验：2kV/1min，确保继电保护及控制回路的绝缘能力。
- 局部放电测试（适用于 GIS 或高绝缘等级柜体）
- 施加高压，测量局部放电量，确保**≤10pC**（标准要求）。
3. 主回路通流测试
目的：确保主回路电阻低，避免因接触不良导致的过热和电能损耗。
测试内容：
- 回路电阻测试（使用 100A 直流微欧计）
- 母排连接点、断路器触头等部位的电阻值应 ≤ 200μΩ。
- 温升试验（抽检）
- 通过额定电流运行，测量母排、接触点的温升，确保长期运行不会因接触不良过热。
4. 二次回路检查及功能测试
目的：确保继电保护、测量、控制和通讯功能正常。
测试内容：
- 二次回路接线核对：
- 继电保护装置测试：
- 过流、短路、低电压、速断保护试验，确保保护动作时间符合整定值。
- 远程、就地操作测试：
- 通过后台 SCADA 或本地控制测试分合闸、信号反馈是否正常。
- CT/PT 变比及极性测试：
- 使用变比测试仪测量二次输出，确保准确性及极性正确。
5. 断路器及负荷开关性能测试
目的：确保开关设备的操作机构可靠，动作时间符合要求。
测试内容：
- 分合闸时间测量（使用断路器特性测试仪）
- 断路器合闸时间 ≤ 60ms，分闸时间 ≤ 50ms。
- 机械特性试验
- 合分闸操作可靠性测试
- 进行 20-50 次连续分合测试，确保机构耐用性。
6. 安全防护测试及接地检查
目的：确保柜体防护性能，避免外部因素影响运行。
测试内容：
- IP 防护等级检查（如 IP4X、IP54）
- 接地连续性测试：
- 柜体接地电阻 ≤0.1Ω，确保设备与地网连接良好，防止漏电风险。
四、测试后处理及总结
- 所有测试完成后，需形成完整的测试报告，并由质检员签字存档。
- 若测试中发现问题，必须进行故障排查，整改后重新测试，直至合格。
- 所有测试合格的产品才能加贴合格标识，出具出厂合格证，并交付客户。
五、结论
KYN28 高压开关柜的出厂测试是确保产品质量的关键环节。严格执行外观检查、绝缘测试、通流测试、二次回路功能测试等项目，可以有效避免产品缺陷，提高安全性和可靠性，从而保障电网稳定运行。制造企业必须严格执行标准化测试流程，确保产品出厂时达到最佳状态，为客户提供高质量、安全可靠的开关柜。
