什么是气体绝缘开关柜（GIS柜）？

气体绝缘开关柜（Gas Insulated Switchgear，简称GIS柜）是一种采用六氟化硫（SF6）等气体作为主要绝缘和灭弧介质的电气设备。GIS柜由金属封闭的隔室组成，内部包含断路器、隔离开关、母线、互感器、接地开关、避雷器等关键组件。由于GIS柜结构紧凑、绝缘性能优越，被广泛应用于城市电网、工业园区、发电站、地铁、铁路以及数据中心等场所。

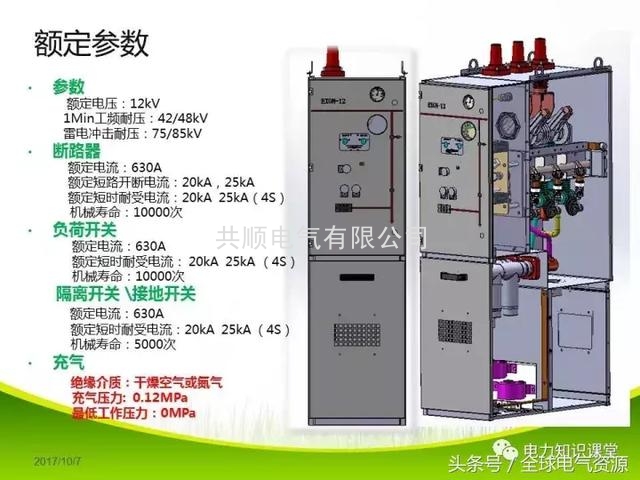

GIS柜的主要组成部分

1. 断路器

断路器是GIS柜的核心部件之一，在发生短路或过载时迅速切断电流，防止设备损坏。GIS柜中的断路器通常采用真空或SF6作为灭弧介质，以提高灭弧性能和系统安全性。

2. 隔离开关

隔离开关用于在检修或测试时，将电路的一部分与整个系统隔离，确保安全。GIS柜中的隔离开关通常采用SF6气体作为绝缘介质，并支持手动或远程操作。

3. 母线

母线是GIS柜中的导体，负责在系统中传输电力，如连接发电机、变压器和馈线等。由于SF6气体具有高介电强度，GIS柜内部的母线能够承受更高电压并减少局部放电风险。

4. 互感器

互感器主要用于电压或电流的变换，使其适应测量和继电保护要求。GIS柜通常配备电流互感器（CT）和电压互感器（PT），采用SF6气体作为绝缘介质，以提高测量精度和系统稳定性。

5. 接地开关

接地开关用于在维修或故障情况下将GIS柜的特定部分直接接地，防止电击和设备损坏。GIS柜中的接地开关通常设计为手动或电动操作，确保可靠的保护功能。

6. 避雷器

避雷器用于保护GIS柜免受雷击或开关操作产生的过电压影响。GIS柜通常采用金属氧化物避雷器（MOV），通过SF6气体提供额外的绝缘保护，提升系统的抗干扰能力。

GIS柜的工作原理

GIS柜的核心工作原理是利用SF6气体提供绝缘保护，并在电弧熄灭过程中发挥关键作用。SF6气体具有以下优点：

• 高介电强度：比空气高出数倍，能够承受更高电压。

• 优异的灭弧特性：可有效抑制电弧产生，提高断路器性能。

• 高热稳定性：能够承受高温环境，确保设备长期稳定运行。

断路器的工作过程：

1. 正常运行：GIS柜内的断路器触点闭合，电流正常流通。

2. 故障发生：当电路发生短路或过载时，断路器的触点迅速分开，形成电弧。

3. 灭弧过程：SF6气体通过两种机制熄灭电弧：

   • 热中断：利用SF6气体的导热性迅速冷却电弧，使其电阻增加，最终熄灭。

   • 介电中断：SF6气体吸收自由电子，提高介电强度，防止电弧重燃。

4. 恢复运行：电弧熄灭后，断路器可以重新闭合，恢复电路正常运行。

气体绝缘开关柜的优势与应用

优势

• 节省空间：GIS柜结构紧凑，占地面积比传统空气绝缘开关柜（AIS柜）小。

• 高可靠性：密封结构减少了环境因素对设备的影响，提高运行稳定性。

• 低维护成本：由于采用SF6气体，GIS柜内部元件几乎不受污染，维护周期长。

• 环境适应性强：适用于高湿、高污染、高海拔等恶劣环境。

应用场景

• 城市配电网：GIS柜可用于高层建筑、工业区和地下变电站等。

• 发电和输电系统：发电厂、变电站等关键电力枢纽广泛应用GIS柜。

• 轨道交通：GIS柜在地铁、铁路等场景提供稳定电力供应。

• 可再生能源领域：风电、光伏等新能源站点使用GIS柜提升系统稳定性。

• 数据中心：GIS柜可确保数据中心的电力系统安全可靠。

GIS柜的未来发展趋势

随着智能电网的发展，GIS柜正朝着更高效、智能化、环保的方向演进：

• 环保型气体替代SF6：研究采用新型环保气体（如CF3I、N2混合气）减少温室气体排放。

• 智能监测技术：集成传感器与物联网（IoT），实现GIS柜状态实时监测与预测性维护。

• 模块化设计：GIS柜设计趋向更灵活，便于扩展与升级，满足不同电网需求。

结语

气体绝缘开关柜（GIS柜）凭借其高可靠性、紧凑设计、低维护成本等优势，在现代电力系统中扮演着至关重要的角色。随着智能电网、可再生能源等领域的快速发展，GIS柜的技术也在不断进步，为未来的电力系统提供更加安全、高效、环保的解决方案。

无论是传统输配电系统，还是新能源应用，GIS柜都将是电力行业不可或缺的核心设备。
