气体绝缘开关柜（Gas Insulated Switchgear，GIS）是一种使用六氟化硫（SF6）等气体进行绝缘和电弧熄灭的高压开关设备。它以紧凑、可靠和维护成本低等特点，广泛应用于高压和超高压电力系统。GIS 由金属封闭的隔室构成，内部包含断路器、隔离开关、母线、互感器、接地开关、避雷器等关键组件。由于其优越的性能，GIS 特别适用于空间受限、对供电可靠性要求极高的场合，如城市变电站、工业设施、轨道交通、数据中心及可再生能源发电站等。
气体绝缘开关柜（GIS）是一种金属封闭的高压开关设备，其主要特点是使用 SF6 气体作为带电部件与接地外壳之间的绝缘介质。SF6 气体具有以下特点：
高介电强度：比空气高数倍，能够有效防止电击穿，提高设备安全性。
优异的灭弧性能：能够迅速熄灭高压电弧，提高电力系统的稳定性。
热稳定性高：适用于各种环境条件，能够长期保持良好的电气性能。
气体绝缘封闭结构：大幅减少设备体积，提高系统紧凑性。
GIS 主要由多个气密隔室组成，各个组件封装在充满 SF6 气体的金属外壳内，通过气密屏障隔离。为了确保气体压力和质量，GIS 配备了气体监测系统，用于实时检测泄漏情况。

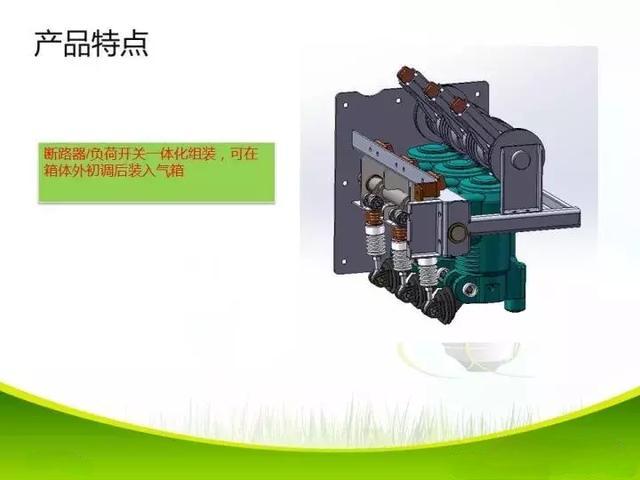

断路器是 GIS 的核心部件之一，在故障情况下可迅速切断电路，防止电流进一步流动。GIS 断路器通常采用 SF6 作为灭弧介质，其工作原理如下：
正常运行时，断路器触点闭合，电流顺利通过。
发生短路或过载时，触点分离，形成电弧。
SF6 气体迅速吸收电弧能量，使其熄灭，保护电网安全。
隔离开关用于在维护或检修时，将电路的某个部分与系统的其余部分隔离。GIS 隔离开关的特点：
采用 SF6 作为绝缘介质，能够提供更安全的隔离环境。
可手动或远程操作，提高设备灵活性。
母线是电力系统的关键导体，GIS 母线通常采用三相布置，并使用 SF6 气体进行绝缘。它的作用包括：
连接发电机、变压器、馈线等设备，实现电力传输。
提高系统可靠性，减少电能损耗。
互感器用于测量电压和电流，并向继电保护装置提供信号。主要类型包括：
电流互感器（CT）：监测线路电流，提供继电保护信号。
电压互感器（PT）：测量电压，为电网控制提供数据。
接地开关用于在设备维护期间，将电路部分连接至地，以确保人员和设备安全。特点包括：
采用 SF6 绝缘，提高绝缘可靠性。
可手动或远程操作，增强安全性。
避雷器用于保护 GIS 免受雷击或电网操作引起的过电压影响。GIS 采用金属氧化物避雷器（MOV），其特点是：
响应迅速，能够在毫秒级别抑制过电压。
维护成本低，寿命长。
GIS 主要利用 SF6 气体的优异绝缘和灭弧特性进行工作。其核心机制包括：
当电弧产生时，SF6 气体吸收热量并冷却电弧。
由于电弧温度降低，其电阻上升，电流逐渐减少。
在电流自然过零点时，电弧熄灭。
断路器分闸后，SF6 气体进入电弧区域。
气体迅速吸收自由电子，形成不导电的中性分子。
介电强度迅速恢复，防止电弧再次产生。
这些特性使得 GIS 能够在短时间内迅速熄灭电弧，提高电力系统的安全性和稳定性。
占地面积小：适用于空间有限的变电站和工业设施。
安全可靠：金属封闭结构减少外部环境影响，气体绝缘提高安全性。
维护成本低：SF6 绝缘系统减少了清洁和维护需求。
环境适应性强：可在潮湿、高海拔、盐雾环境下稳定运行。
成本较高：GIS 设备造价高于空气绝缘开关柜（AIS）。
气体管理要求严格：SF6 气体泄漏可能影响环境，需配备监测和回收系统。
结构复杂：维护和维修需专业人员，安装需要高精度工艺。
随着智能电网的发展，GIS 设备正逐步向更加环保和智能化方向演进，主要趋势包括：
无 SF6 替代方案：研究更环保的绝缘气体，如 C5F10O、N2/SF6 混合气体。
数字化监测系统：GIS 配备智能传感器和远程监控，提高运行效率。
模块化设计：提高设备灵活性，适应不同应用场景。
气体绝缘开关柜（GIS）因其高可靠性、紧凑设计和低维护成本，广泛应用于现代电力系统。尽管其成本较高，但随着智能化、环保技术的发展，GIS 在未来电网中的应用将更加广泛，为电力行业的可持续发展提供保障。
