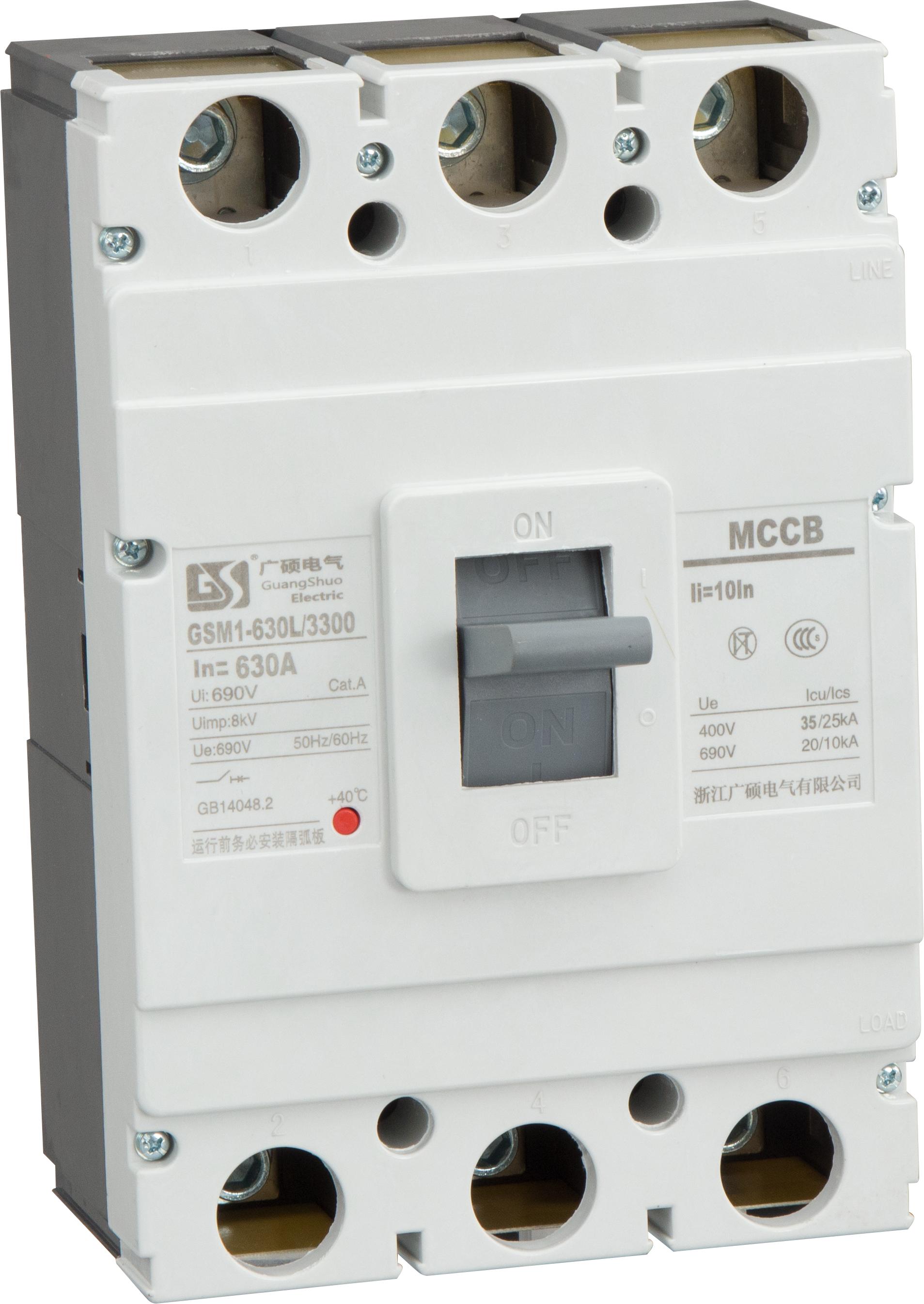

塑壳断路器（Molded Case Circuit Breaker，简称 MCCB）广泛应用于低压配电系统，主要用于切断或隔离正常电流及故障电流，以保护线路和设备的安全运行。正确的选型对于电力系统的稳定性和安全性至关重要。本文将详细介绍塑壳断路器选型时必须考虑的五个关键因素。
塑壳断路器的脱扣方式决定了其保护特性，常见的脱扣方式包括：
仅在发生短路故障时跳闸，适用于电动机回路或加热器回路。
具有过载保护功能，但不适用于精确的电流保护需求。
结合了热脱扣（用于过载保护）和磁脱扣（用于短路保护）。
适用于大多数常规配电场合。
采用电子技术，可调节脱扣电流和脱扣时间，适用范围更广。
适用于对保护要求较高、需要精确调整的工业应用，但成本较高。
此外，还有专门用于电动机保护的断路器，其磁脱扣电流通常设定为额定电流的 10 倍以上，以防止电动机启动时的电流冲击。
壳架等级是断路器的设计规格，表示在相同外壳尺寸下可以容纳的最大脱扣器额定电流。例如，常见的壳架等级有 100A、225A、400A、630A 等。
断路器的额定电流是指其能够长期承载而不跳闸的电流值。选型时应确保所选断路器的额定电流适合负载要求，同时考虑未来的扩展需求。
部分电子脱扣器的过载保护电流是可调的，如 1.2In、1.3In 等，用户可根据实际负载情况进行调整。
断路器的额定电压必须与实际系统电压匹配。例如，额定 380V 的断路器不能用于 660V 或 1140V 的系统。
分断能力决定了断路器在短路情况下切断电流的能力，通常分为：
额定极限短路分断能力（Icu）：短路后不再承载额定电流。
额定运行短路分断能力（Ics）：短路后仍可继续运行。
选型时，应根据电网的预期短路电流选择合适的分断能力，以确保安全性。例如，常见的短路分断能力等级有 25kA、50kA、75kA、100kA。
塑壳断路器可以通过附件扩展功能，以适应不同应用需求。常见的附件包括：
显示断路器的分合状态。
适用于远程监控和控制。
当断路器因故障跳闸时输出报警信号。
常用于自动化监控系统。
允许通过外部信号远程跳闸。
适用于紧急停机或消防系统。
当电压低于设定值时自动跳闸。
适用于防止欠压损坏设备。
允许断路器通过电动方式分合闸。
适用于自动化控制系统。
断路器的额定工作电流指的是在附加设备（如辅助触头等）安装后仍能正常工作的电流值。
如果断路器配备了分励脱扣器或电动操作机构，则必须选择合适的控制电源电压（如 AC220V、DC24V）。
塑壳断路器的正确选型对电气系统的安全性、稳定性和经济性至关重要。选型时必须综合考虑脱扣方式、壳架等级、额定电压、短路分断能力、附件功能以及控制电源等因素，以确保系统可靠运行并优化成本。
通过合理选择断路器，可以有效防止过载、短路等故障，提高配电系统的安全性和使用寿命。
